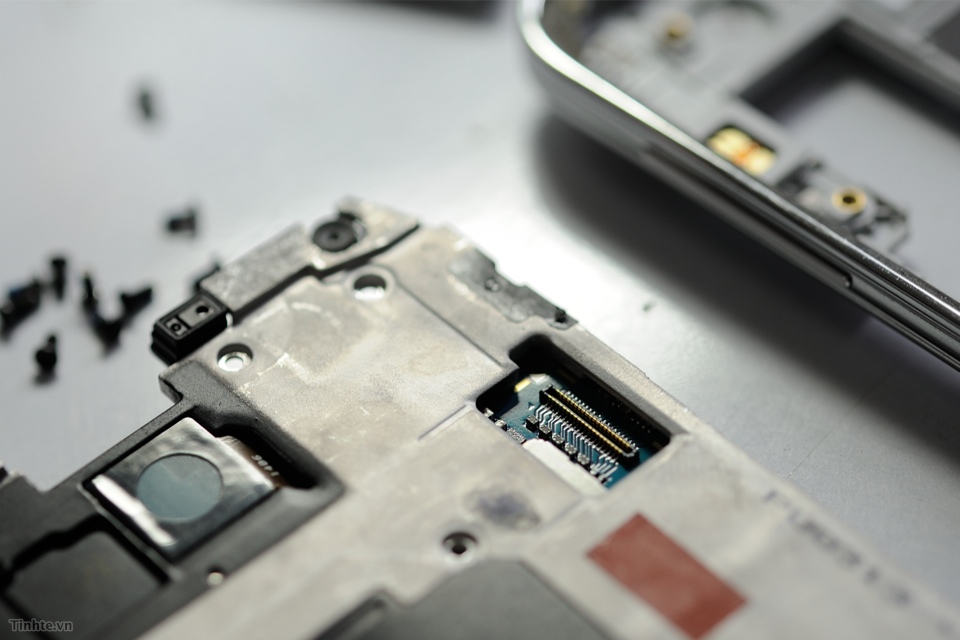

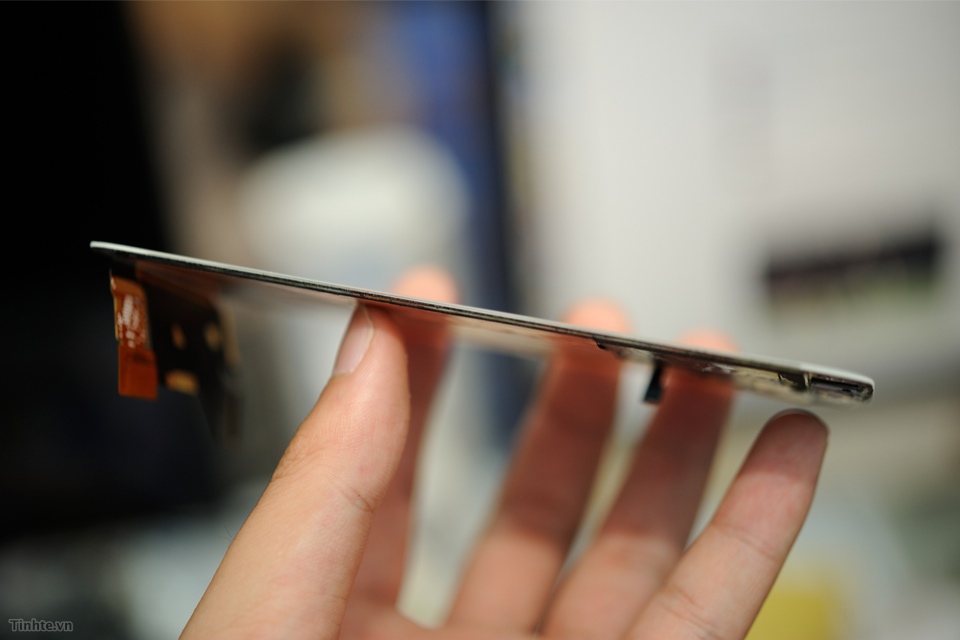

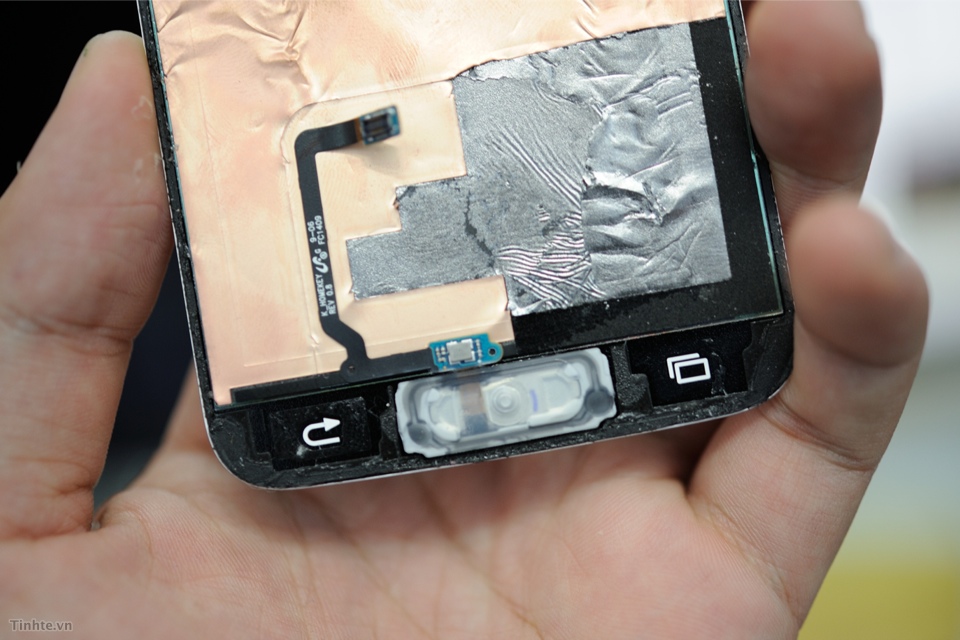

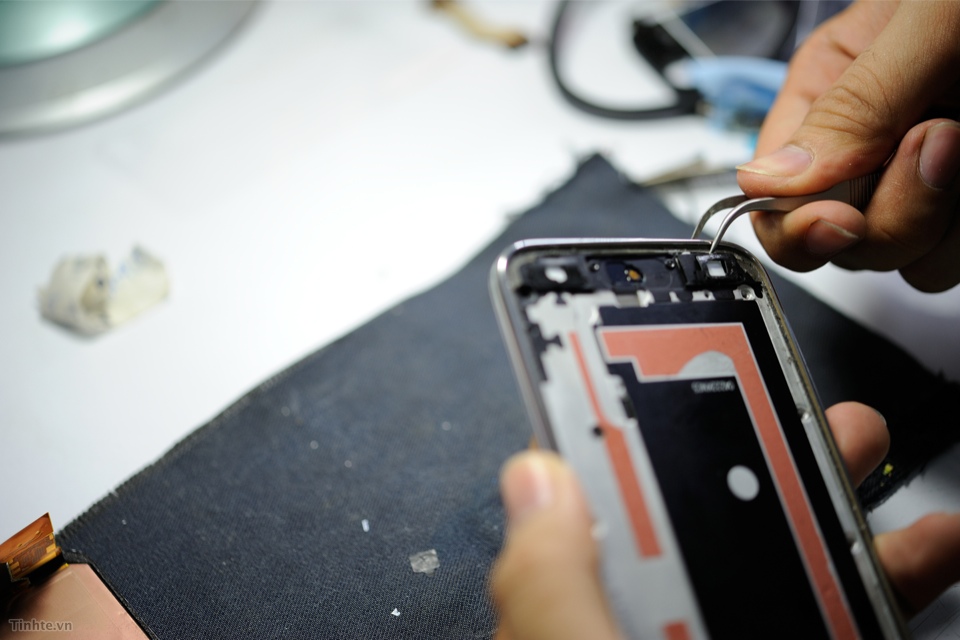

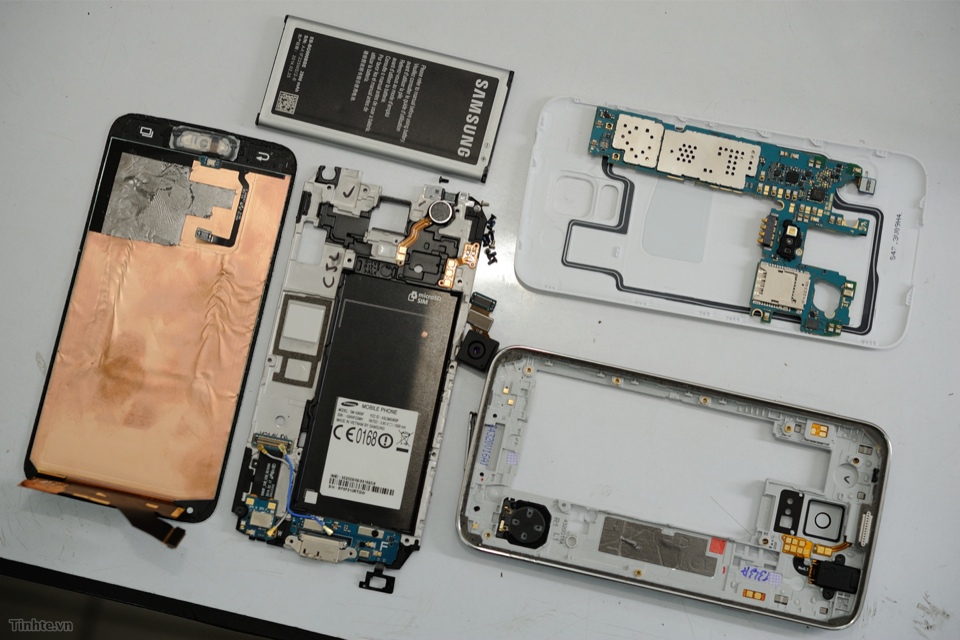

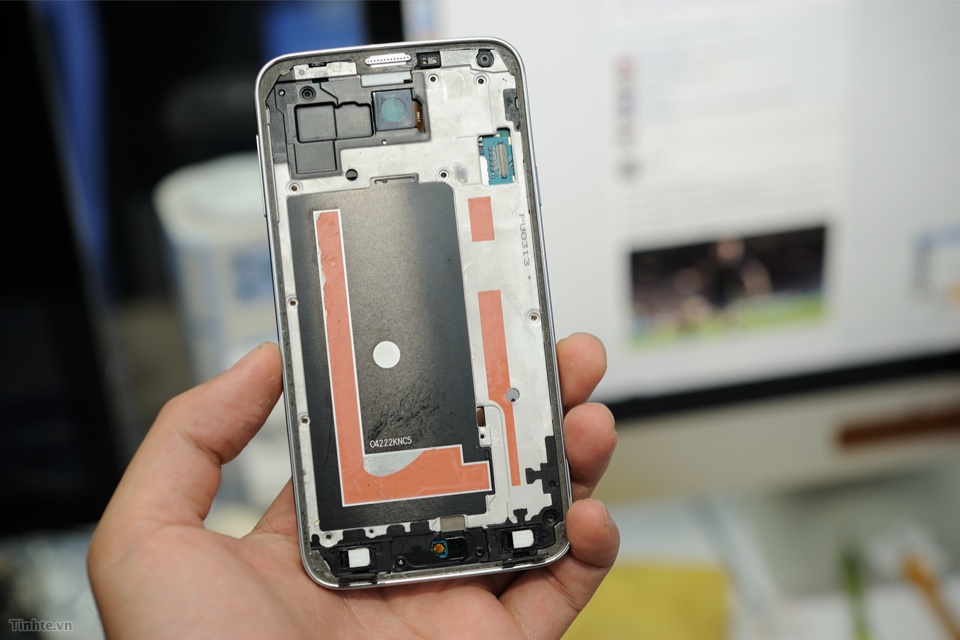

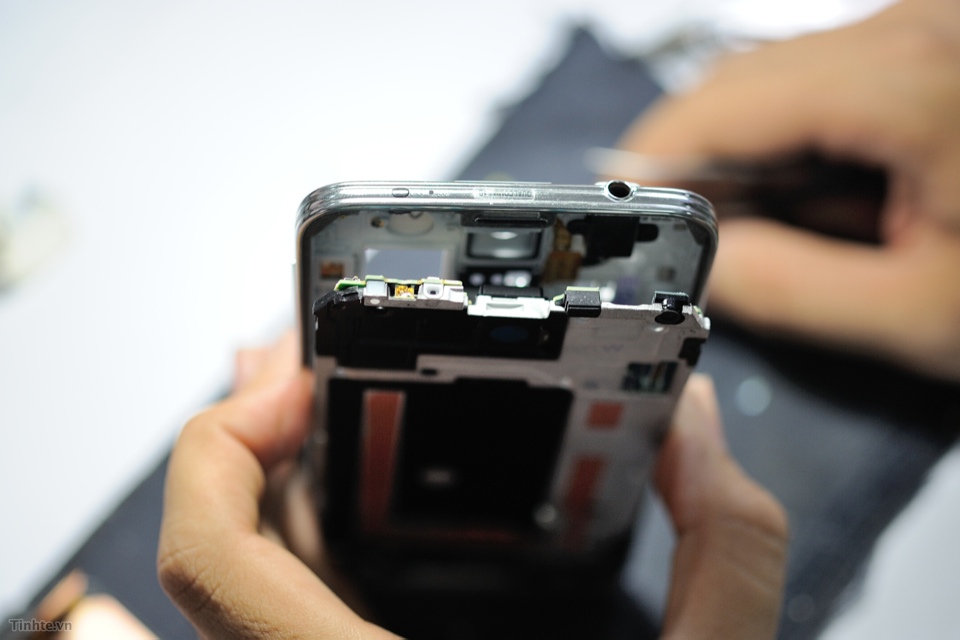

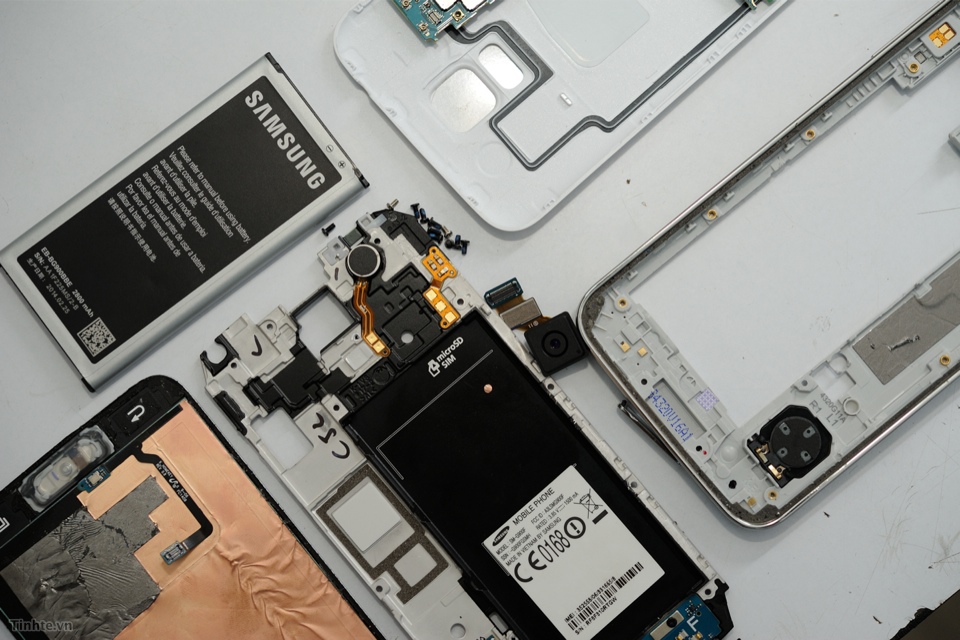

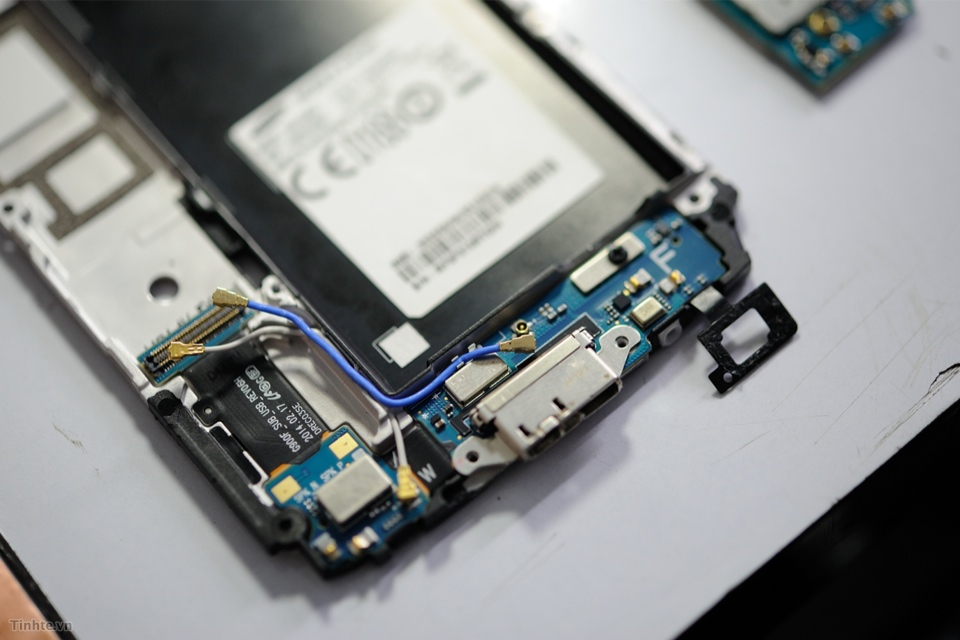

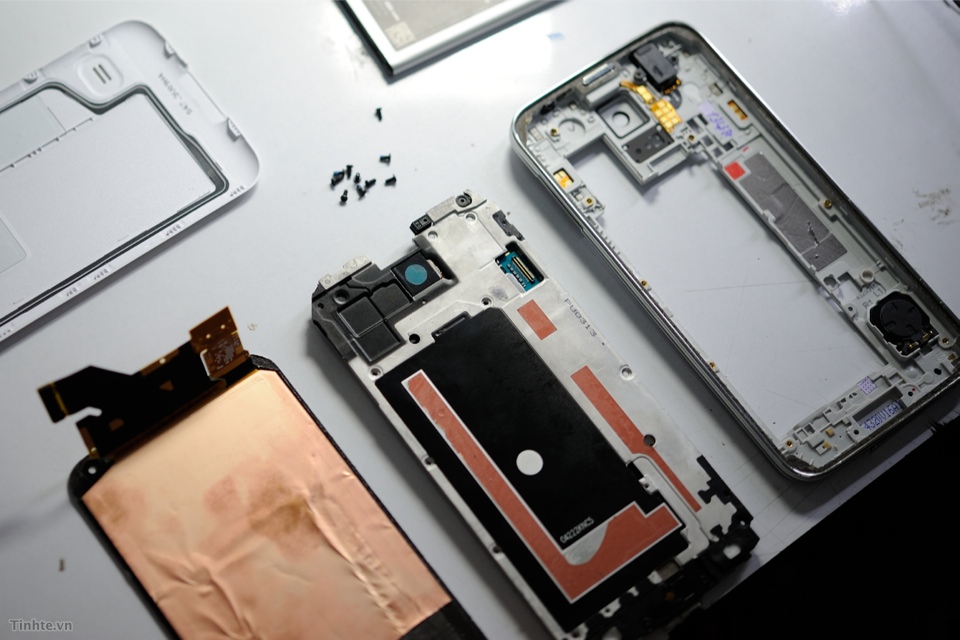

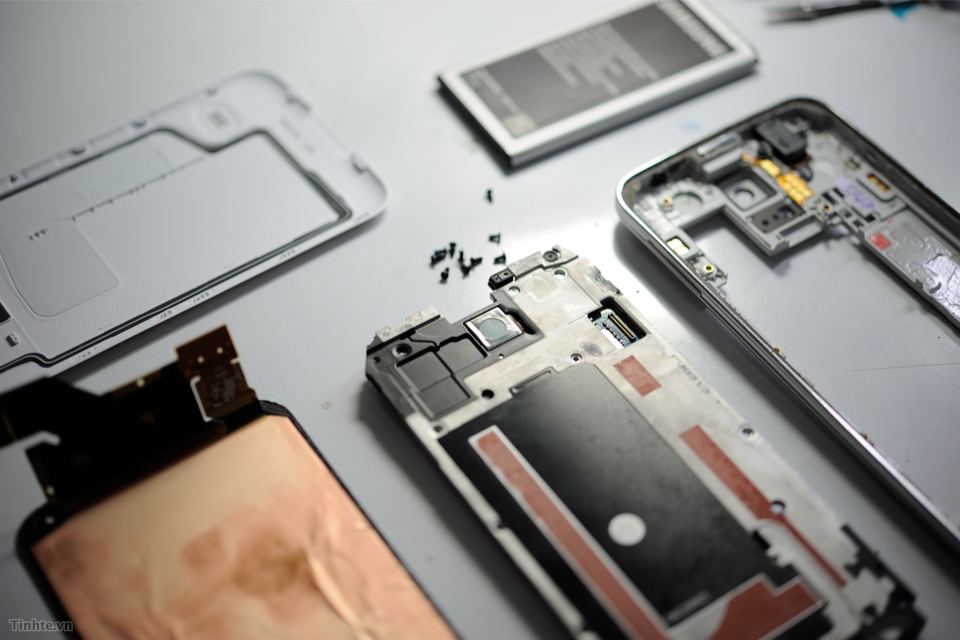

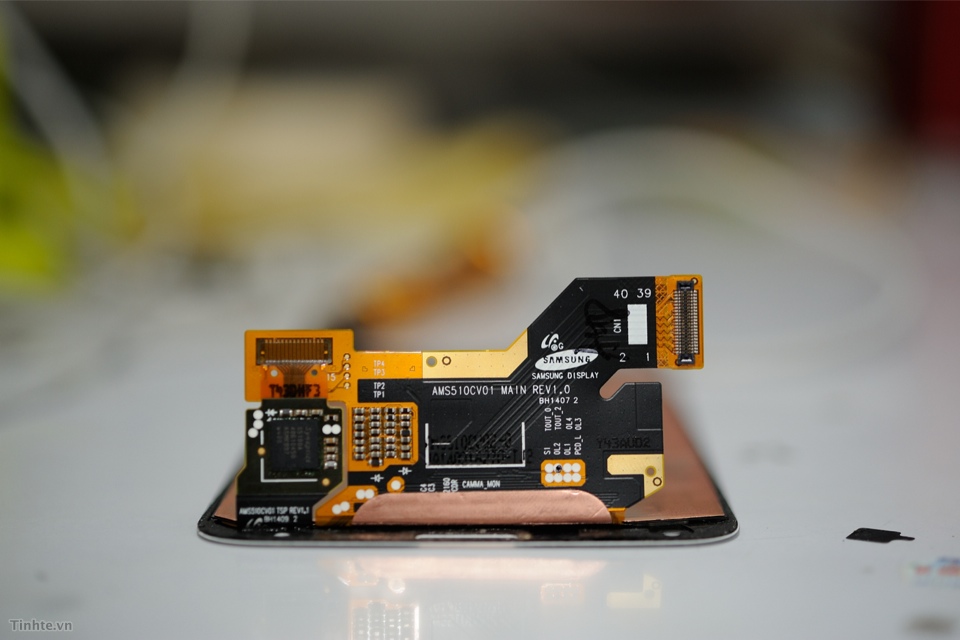

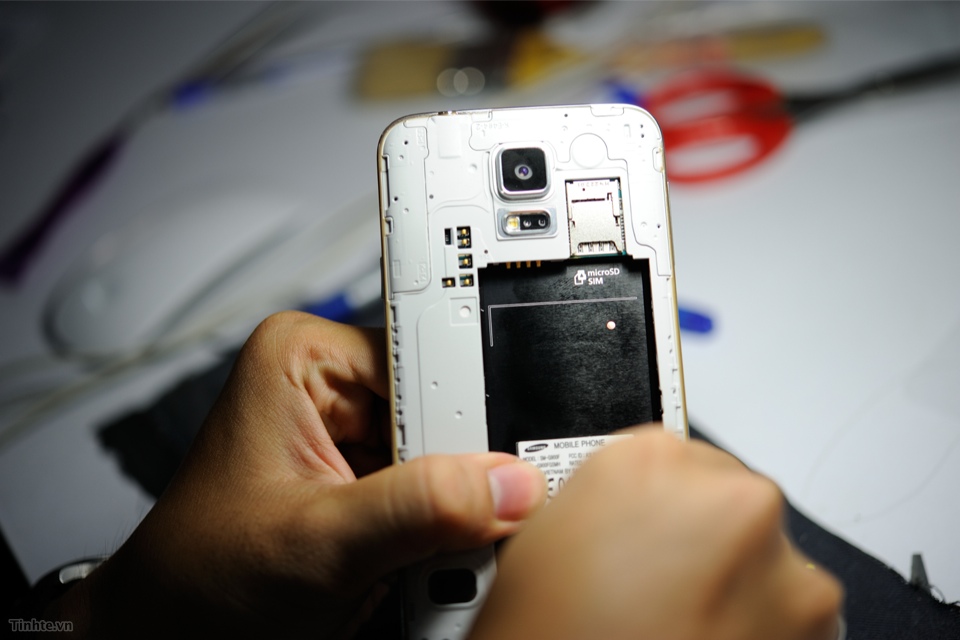

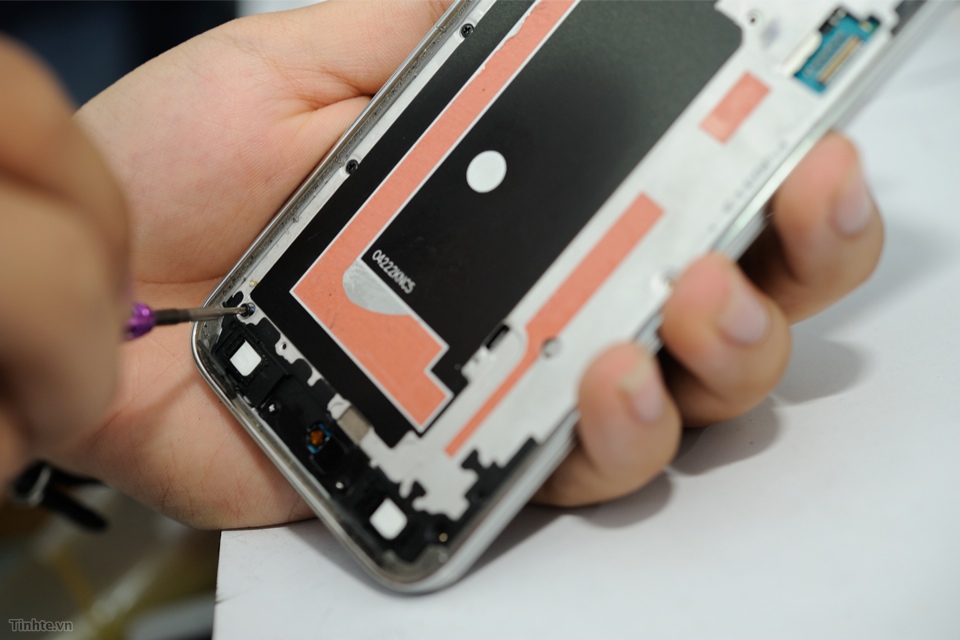

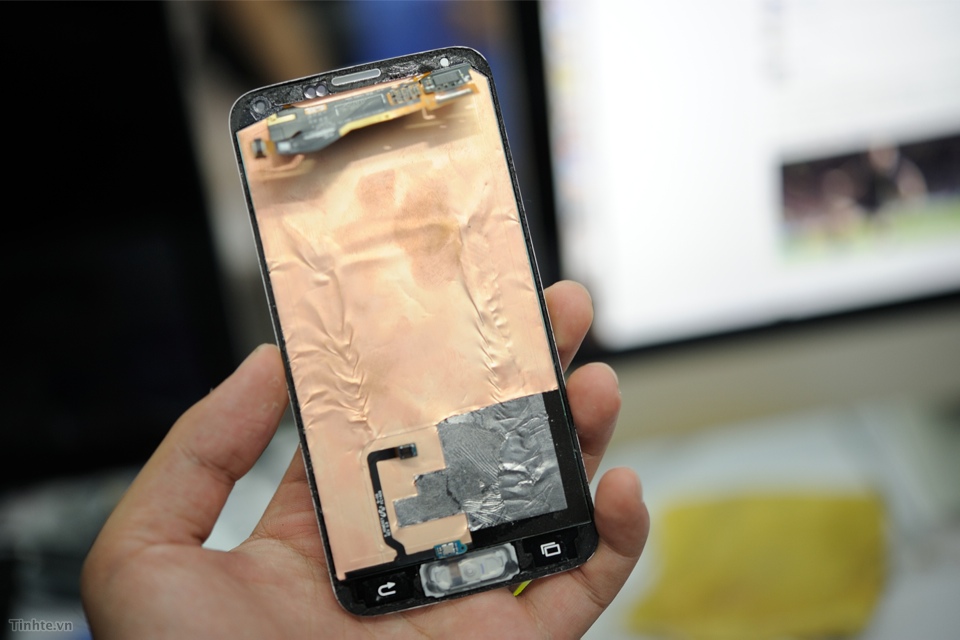

Galaxy S5 có khả năng chống nước và điều đó làm cho máy khó mở hơn nhiều so với S4. Mình có nói trong bài khả năng chống nước của S5 rằng Samsung đã phải phủ vật liệu lên thân máy ở những vị trí lộ thiên để chống vô nước vì các khớp nhựa không thể cách ly hoàn toàn với môi trường xung quanh. Nhiều khả năng Samsung đã dùng keo đặc biệt để làm điều này, vừa làm cho máy chắc chắn hơn vừa hạn chế nước vào bên trong. Để mở S5, bạn vẫn phải tháo nắp lưng và pin ra trước, sau đó chúng ta sẽ tách màn hình và các thành phần còn lại trước khi tiếp xúc được với bo mạch chủ. Do công đoạn tháo màn hình ra khá "bạo lực" nên mình sẽ chỉ đưa ra các hình ảnh ở giai đoạn sau. Để lấy màn hình ra, bạn phải dùng khò cho keo chảy và tách nhẹ nhàng các chân tiếp xúc. Không thật sự chắc chắn về điều này nhưng nhiều khả năng sau khi keo chảy thì S5 sẽ không còn khả năng chống nước nên hãy bảo đảm thay màn hình ở các trung tâm do Samsung ủy quyền để giữ an toàn cho thiết bị. Màn hình sau khi tháo ra nó sẽ như thế này Đây là phần đuôi màn hình, bạn sẽ thấy một nút trắng nhỏ là nút home và nút back, đa nhiệm cảm ứng Màn hình S5 rất mỏng Đây là chân tiếp xúc với màn hình, rõ ràng là màn hình do Samsung sản xuất Bạn thấy con chip ở bên trái không, chip có logo Synaptics đó? Đây là con chip điều khiển màn cảm ứng Tạm biệt màn hình, chúng ta quay trở lại thân máy, đây là phần thân trước sau khi tháo màn hình ra Gỡ các con ốc ra nào, gần chục con đấy Gỡ xong thì quay lại mặt sau Bạn cần một chiếc nẹp hoặc nhíp để tháo khung S5 ra, chúng ta sẽ phải nạy những khớp bên trong như hình ở dưới Nhưng phải nạy thêm các khớp bên ngoài nữa, khá cứng nên hãy cẩn thận nhé Cuối cùng cũng tách khung và thân máy ra Đây là các thành phần sau khi gỡ ra, cũng khá dễ thương Tháo khung ra ta sẽ có phần mainboard nằm trên tấm nhựa này, đây là mặt sau của máy Phần khung còn có loa ngoài để phát nhạc xập xình Đây là loa thoại, bạn thấy phần có nhiều lỗ chứ? Chân tiếp xúc với màn hình cũng nằm ở mặt trước Tháo mainboard ra khỏi khung nè Trước khi đi vào mainboard, nhìn sơ qua vào khung nhé. Bạn thấy phần tròn tròn góc trên cùng tay phải không? nó là cục rung đấy Nếu mà lắp cục rung vào main thì nó sẽ chui qua cái lỗ này Phần mạch và chân MicroUSB 3.0 Tháo tiếp ra, ta có camera 16MP So với đầu bút bi nè So sánh kích cỡ camera với iPhone 5 và 5s ]Bo mạch chủ đây nhé Chi tiết vào flash LED và cảm biến nhịp tim Phần mạch chính đây nhé, chip xử lý, chip đồ họa, quản lý mạng... Ở một góc nhìn khác Trên là bo mạch chủ S5, dưới là iPhone 5s Toàn bộ linh kiện S5 đây Sản xuất ở Việt Nam Theo http://tinhte.vn
