Hướng dẫn Mod toàn tập với Casio Ca210L: dock, sạc dùng cho xe máy, sạc không dây v.v...

Thảo luận trong 'Điện Thoại CASIO G'ZONE CA201L' bắt đầu bởi bean2604, 21/11/13.

  1. Diễn đàn đang đang trong quá trình nâng cấp phiên bản 2017...
    Nếu bạn gặp bất kỳ lỗi gì hãy post thông tin lỗi TẠI ĐÂY hoặc gửi mail đến csupport@choimobile.vn để được hỗ trợ nhanh nhất. BQT cũng rất mong muốn nhận được góp ý từ bạn !
    Cảm ơn bạn rất nhiều, Khách.
  1. bean2604

    Newbie

    20/11/13
    12
    64
    0
    Nam
    #1 bean2604, 21/11/13
    Last edited by a moderator: 21/11/13
    Dụng cụ cần thiết
    - Dây điện
    - Đồng hồ đo điện: kiểm tra hiệu điện thế sau khi hoàn thiện, đo thông mạch, dòng v.v...
    - DeWalt - khoan, bắt vít +01 mũi khoan (siêu nhỏ)
    - Dremel Mutil Pro (chuyên dùng để mod case máy tính) + 01 lưỡi cắt + 01 lưỡi mài + 01 đầu lũa
    - Mỏ hàn + thiếc + nhựa thông
    - Tô vít, kìm, dao, thước kẻ

    Project 1: Mod dock sạc cho casio chưa bao giờ dễ dàng hơn thế


    Tại sao phải mod?

    1. Rất nhiều câu hỏi liên quan đến việc mod dock cho em này nhưng chưa có một bài hướng dẫn cụ thể
    2. Việc mua dock zin trên có giá lên tới 50usd (chưa bao gồm chi phí vận chuyển)
    3. Dock kèm theo khi mua máy khá đẹp và có thể cùng lúc vừa sạc pin rời, vừa có thể sạc pin cho máy
    4. Việc tháo ra lắp vào nhiều với cổng sạc (trên máy), nắp lưng, lỗ cắm tai nghe --> dẫn đến việc hỏng doăng cao su --> giảm đi tính chịu nước

    ĐI VÀO NỘI DUNG CHÍNH LUÔN
    1. Chuẩn bị

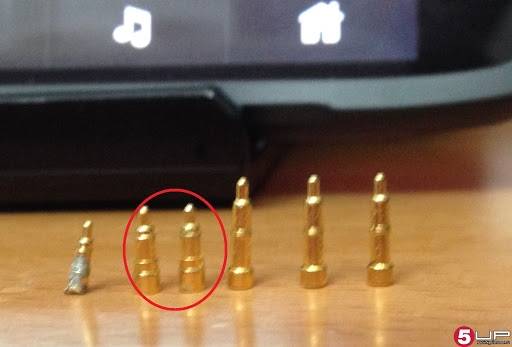

    - ngoài những "dụng cụ cần thiết" nêu trên thì sẽ cần thêm 02 chân tiếp xúc (cái này các bác chịu khó kiếm ở những đồ tiện tử hỏng)

    2. Bắt tay vào việc

    Bước 1: tháo dock + lấy dấu + khoan lỗ

    Bước 2: hàn chân tiếp xúc

    [​IMG]

    - Dây đỏ - cực dương - hàn vào chấm tròn có chữ USB PWR
    - Dây trắng - cực âm --> hàng vào chấm tròn có chữ GND
    --> lúc này đỏi hỏi sự khéo tay một chút nhé (đặc biệt là với chân USB PWR vì ở đây không gian rất hẹp)
    Lưu ý:
    - cố gắng mối hàn càng gọn gàn, càng ít thiếc càng tốt
    - Nếu bạn nào có đồng hồ đo điện thì hàn xong do lại ở 2 cực trên dock (nếu ko có thì kiểm tra cẩn thận mối hàn trên bo mạch đặc biết với mối hàn ở chân USB PWR xem có bị chạm sang các mối mối hàn khác ko là đc)
    + chân bên trái cực "-"
    + chân bên phải cực "+"

    Bước 3: tự tin kiểm tra thành quả
    [​IMG]
    Với cách đấu này
    - nếu cùng lúc sạc điện thoại (qua dock) và sạc pin ngoài --> dòng điện 5V - 850mA của adapter sẽ bị chia làm 2 (tạm tính tương đối) --> sạc sẽ lâu đầy pin hơn nhưng sẽ lâu hết hơn
    --> muốn tốc độ sạc vẫn tương đương như lúc sạc riêng từng thiết bị --> đổi adapter khác có dòng cao hơn 5v - 1.5A hoặc 5v - 2A (sạc ipad) ---> sử dụng trong trường hợp muốn sạc cả 2 đồng thời nhưng sẽ chóng chai pin nếu chỉ sạc 01 loại (hoặc điện thoại, hoặc pin ngoài)
    - khi cắm lên dock --> điện thoại sẽ tự động chuyển sang chế độ "đồng hồ điện tử để bàn" (chỉ đúng với máy dùng rom của ca210l, nếu máy dùng rom của C811 thì sẽ ko xảy ra điều này) --> lcd sẽ sáng liên tục và hiển thị giờ --> thời gian đầy pin sẽ lâu hơn so với cách sạc pin rời (trên dock) hay sạc qua cổng mini usb (trên máy) --> mình nói vậy để các bạn đừng lo lắng khi thấy thời gian sạc đầy pin lâu hơn bt

    Lời khuyên --> nên dùng sạc zin theo máy và sạc lần lượt
    - nếu sạc pin rời --> bỏ đt ra
    - nếu sạc đt --> bỏ pin (hoặc lấy giấy che chỗ chân tiếp xúc của pin rời lại (cách này hay vì vừa đảm bảo độ nặng của dock --> dock sẽ chắc chắn hơn, vừa tránh thất lạc pin rời)

    Ps:
    - Mọi thắc mắc, khó khăn khi gặp phải trong quá trình mod các bạn cứ chủ động post lên mình sẽ giải đáp hết nhé

    10 people like this.
  2. bean2604

    Newbie

    20/11/13
    12
    64
    0
    Nam
    #2 bean2604, 21/11/13
    Last edited by a moderator: 21/11/13
    Pin DLC 2920mAh ra đời giúp ae nâng thời gian sử dụng điện thoại lên khoảng 02 ngày, tuy nhiên với những cuộc hành trình dài hơn thì có vẻ điều này vẫn chưa đủ (và chính bản thân mình cũng vài lần rơi vào trường hợp nửa đêm đi chơi về thì đt hết pin và ko biết phải làm thế nào) sau đây là giải pháp:

    Project 2: Sạc pin mọi lúc mọi nơi cùng chiếc xe máy thân yêu


    tobe continue...


    2 people like this.
  3. dokyson

    dokyson Administrator
    Thành viên BQT Administrator

    9/12/12
    18,143
    37,713
    0
    Nam
    Project của bác dành cho dân phượt thì quá khủng

  4. bean2604

    Newbie

    20/11/13
    12
    64
    0
    Nam
    Thx bác. E bị mây quả sập nguồn lúc nửa đêm rồi thế nên fai cho ra đời mấy cái này bác ah. Trước là phục vụ bản thân, sau là hỗ trợ ae cùng cảnh ngộ :p

    2 people like this.
  5. dokyson

    dokyson Administrator
    Thành viên BQT Administrator

    9/12/12
    18,143
    37,713
    0
    Nam
    Cụ nào dùng máy này đêm nấu cháo dth với gấu thoải mái

  6. nam076

    Newbie

    23/3/13
    28
    24
    0
    Nam
    Bác ơi. Em ko có cái dock giống của bác. Mà em muốn mod từ cục sạc usb phải đấu thế nào ợ. Bác chỉ bảo em với

  7. chaupc

    Newbie

    26/7/13
    3
    0
    0
    Nam
    Cho mình hỏi ,nêu ko có sạc zin,mình mua dock sky 770 co sạc dc ko? có bị yếu ko? mod dock có cần chế mạch ko/


    Các file đính kèm:

  8. banhangonline6666

    Newbie

    28/3/14
    1
    0
    0
    Nam
    up leen naof

  9. meoem

    Newbie

    28/3/14
    1
    0
    0
    Nam
    mua cái chân nhún ở đâu zị mấy bạn =_=~

  10. dienthoaitot.com

    Senior Member

    27/7/14
    794
    2
    0
    Nam
    bai viet hay
