    Bài viết sau sẽ hướng dẫn anh em tháo lắp điện thoại Google Nexus 4 (Google đặt LG sản xuất):

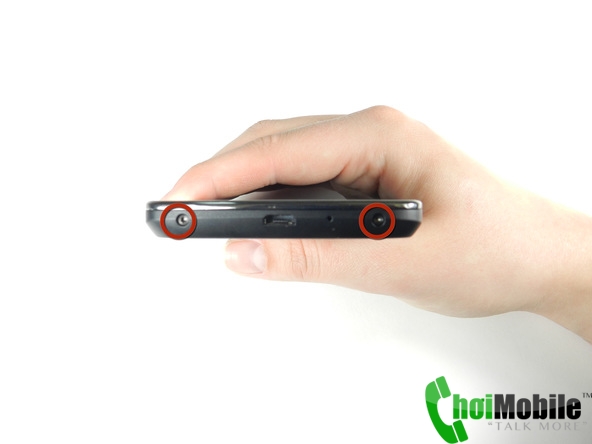

    B1: Tháo 2 ốc 6 cạnh dưới đáy điện thoại choimobile.vn-Nexus_4_1.jpe

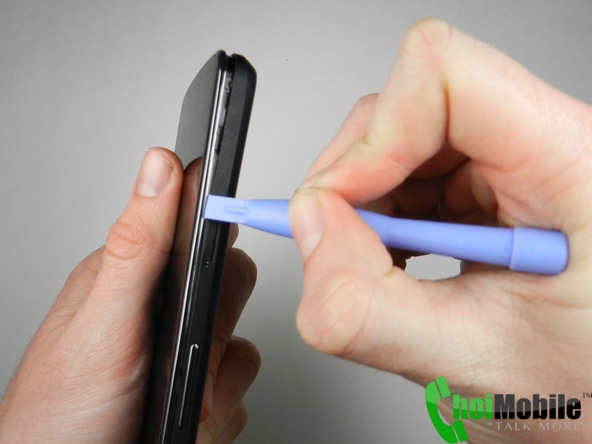

    B2: Dùng tấm nhựa mỏng khẽ nạy nắp lưng ra (Không dùng vật cứng nhé)
    choimobile.vn-Nexus_4_2.jpe

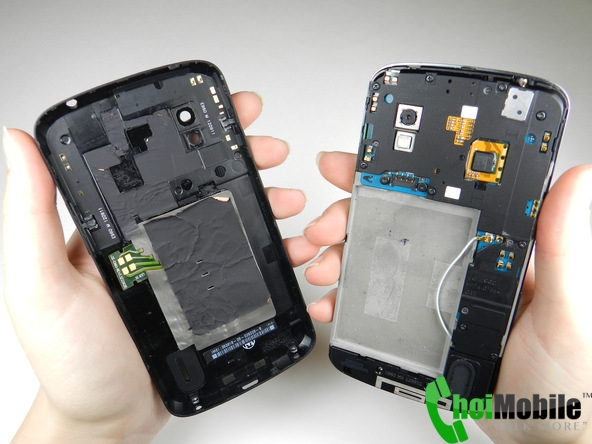

    B3: Bung nắp lưng của máy ra:
    choimobile.vn-Nexus_4_3.jpe

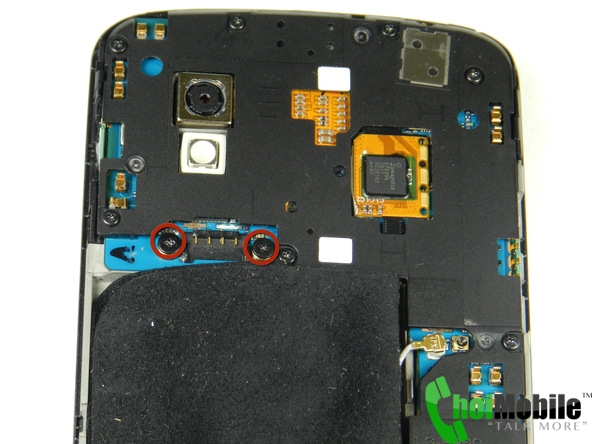

    B4: Mở ốc cố định Pin và tháo pin ra:
    choimobile.vn-Nexus_4_4.jpe

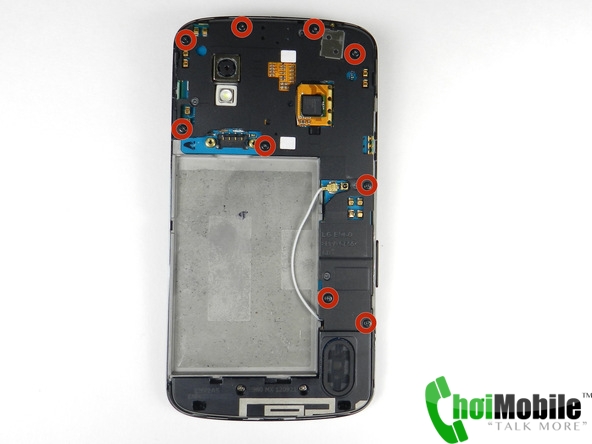

    B5: Mở các ốc nắp nhựa bảo về main:
    choimobile.vn-Nexus_4_5.jpe

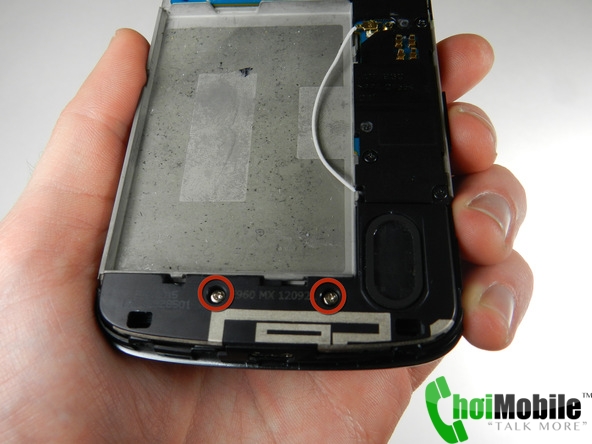

    B6: Tháo ốc phần nhựa bên dưới
    choimobile.vn-Nexus_4_6.jpe

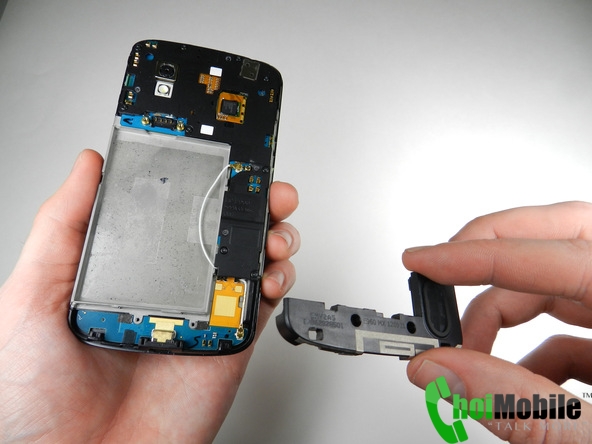

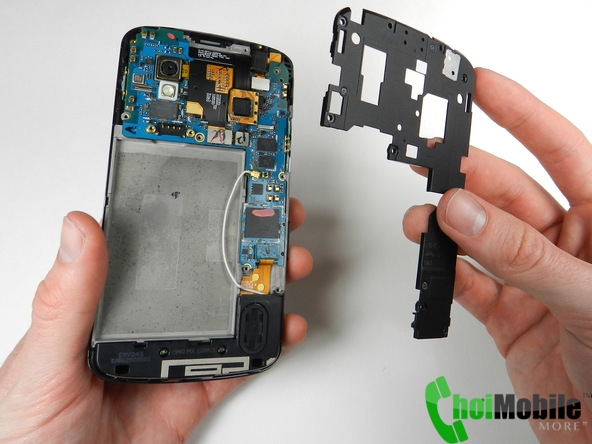

    B7: Tháo phần nhựa bảo vệ main:
    choimobile.vn-Nexus_4_7.jpe

    choimobile.vn-Nexus_4_8.jpe

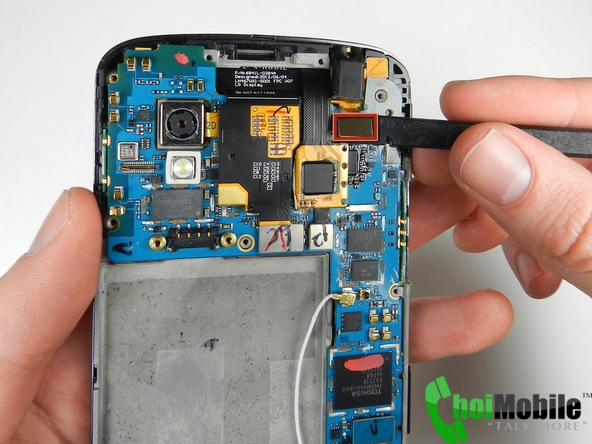

    B8: Tháo giắc tai nghe:
    choimobile.vn-Nexus_4_9.jpe

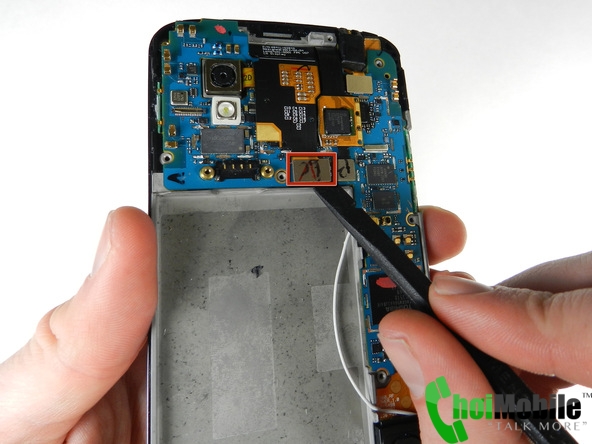

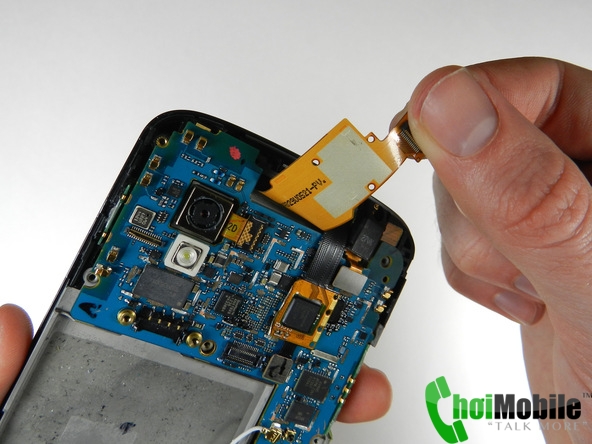

    B9: Tháo giắc màn hình và cảm ứng:
    choimobile.vn-Nexus_4_10.jpe


    choimobile.vn-Nexus_4_11.jpe

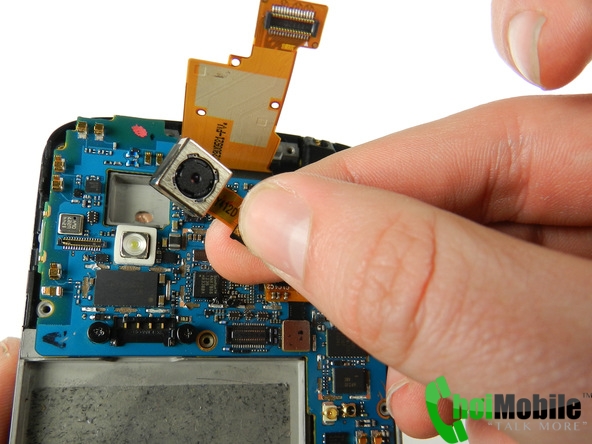

    B10: Tháo camera sau:
    choimobile.vn-Nexus_4_12.jpe

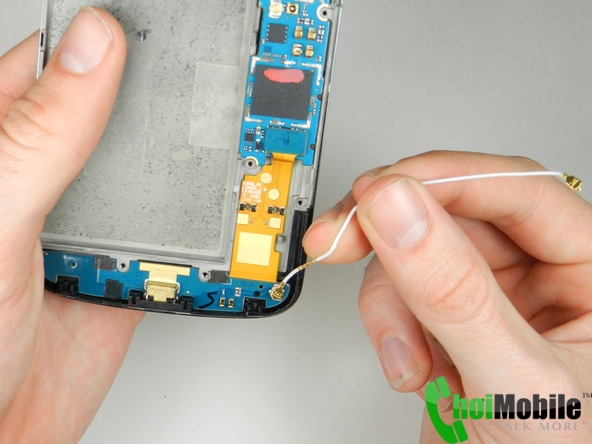

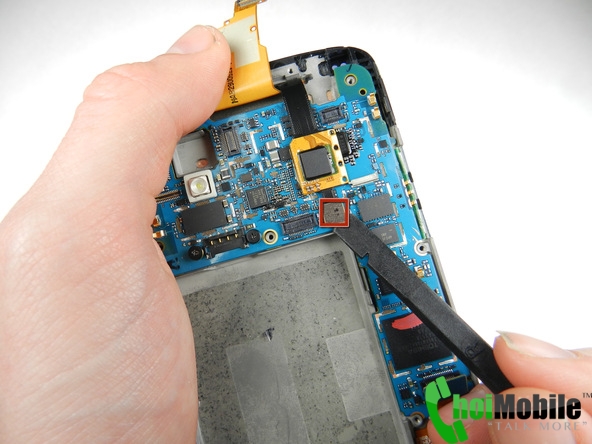

    Dây sóng:
    choimobile.vn-Nexus_4_13.jpe

    choimobile.vn-Nexus_4_15.jpe

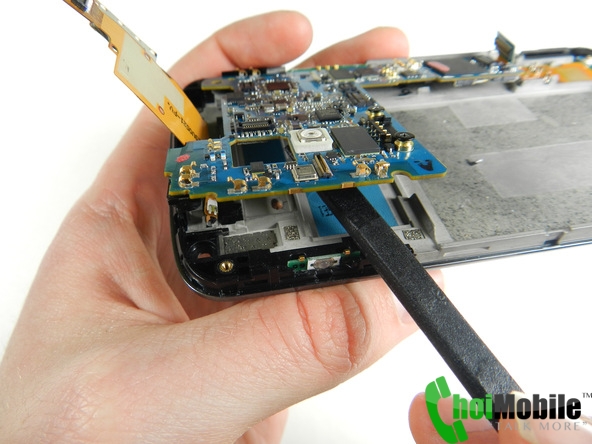

    Cuối cùng là main:
    choimobile.vn-Nexus_4_16.jpe

    nguồn:ifixit
